二、油用管状电热元件的规格和技术参数
| 型 号 |
电压(V)
|
功率(KW)
|

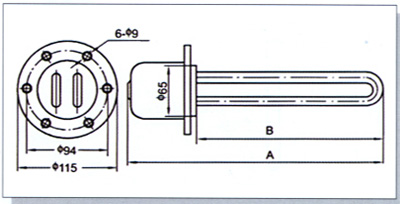

外形及安装尺寸(mm) |
重量(kg) |
|
A
|
B浸入油中长
|
C
|
|
QJY2-220/1
|
220
|
1
|
307
|
230
|
-
|
1.45
|
|
QJY2-220/2
|
220
|
2
|
507
|
430
|
-
|
1.90
|
|
QJY2-220/3
|
220
|
3
|
707
|
630
|
-
|
2.35
|
|
QJY2-220/4
|
220
|
4
|
922
|
845
|
-
|
2.83
|
|
QJY3-220/1
|
220
|
1
|
625
|
375
|
570
|
0.77
|
|
QJY3-220/2
|
220
|
2
|
825
|
575
|
770
|
1.01
|
|
QJY3-220/3
|
220
|
3
|
925
|
675
|
870
|
1.13
|
|
QJY3-220/4
|
220
|
4
|
1125
|
875
|
1070
|
1.37
|
|
QJY4-220/5
|
220
|
5
|
697
|
620
|
-
|
2.45
|
|
QJY4-220/6
|
220
|
6
|
807
|
730
|
-
|
2.70
|
|
QJY4-220/8
|
220
|
8
|
1007
|
930
|
-
|
3.05
|
三、油用管状电热元件管表面负荷计算公式
σT = P/πDL
σT -- 管表面负荷(W/cm2)
P -- 元件功率(W)
D -- 元件外径(cm)
L -- 元件发热长(cm)
四、管状电热元件的优点
通电发热时表面不带电。由于结构上的特点，金属管状电热元件（金属加热管）比其它形式电热元件有许多优点，如它不仅结构简单、用料省、成本低，而且使用寿命长、机械强度高、热效率高，同时节省电能，使用安全，可以弯成各种形状、轻便、拆装方便、用途广泛，特别适用于便携型家用电热器具。
五、管状电热元件的原理
管状电热元件是一种在金属管中放入电阻丝，并在空隙部分紧密填充有良好耐热性、导热性和绝缘性的结晶氧化镁粉，再经其它工艺处理而成的电热元件。 它具有结构简单、机械强度高、热效率高、安全可靠、安装简便、 使用寿命长等特点。广泛适用于各种硝石槽、水槽、油槽、酸碱槽的加热及易熔金属熔化炉、空气加热炉、干燥 箱、热压模等装置。
